Коротко о файле:Рабочий проект крышной модульной котельной на базе модулей нагрева МН-120 "Бернард". / Состав: комплект чертежей + спецификация
Крышная котельная предназначена для теплоснабжения систем отопления (модульный котел К2), вентиляции и системы горячего водоснабжения (модульный котел К1) жилого дома и встроенно-пристроенных помещений торгово-офисного и социально- бытового назначения. По надежности отпуска тепла потребителям крышная котельная относится ко 2-ой категории. По взрывной, взрывопожарной и пожарной опасности помещение котельного зала относится к категории «Г», по ПУЭ к помещениям 2-ого класса.
Размещается крышная котельная в обособленном помещении на крыше жилого дома, на отм. 26.920. Габариты помещения котельного зала 11,7x6,0х2,8 (h)м.
Топливо крышной котельной для является - природный газ с Qрн = 8100 нм3/час.
Система теплоснабжения закрытая. Теплоносителем для системы отопления и вентиляции служит сетевая вода с расчетными параметрами:
- 80/60 °С - для системы отопления с переменными параметрами.
- 80/60 °С - для системы вентиляции с постоянными параметрами;
Для горячего водоснабжения - вода из хоз.питьевого водопровода с расчетными параметрами:
- 7/55 °С - для системы горячего водоснабжения.
Ведомость рабочих чертежей
-Общие данные.

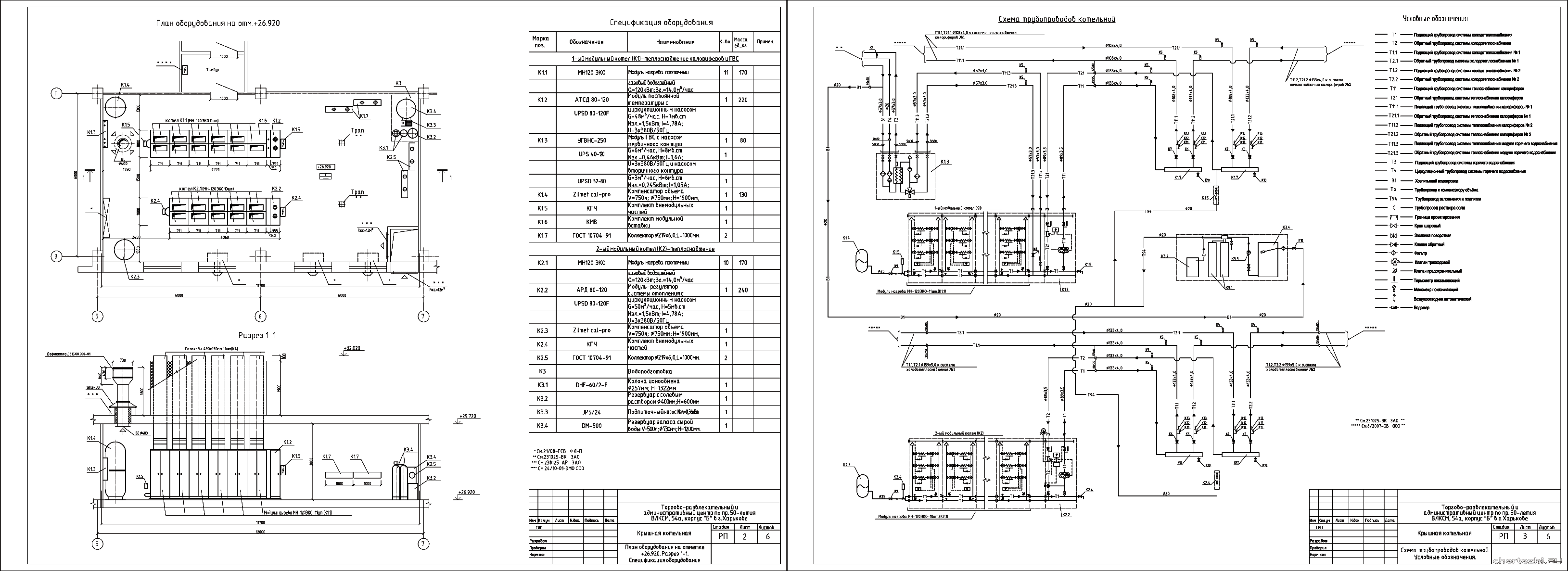

-План оборудования на отметке +26.920. Разрез 1-1.Спецификация оборудования.
-Схема трубопроводов котельной. Условные обозначения.
-План трубопроводов котельной на отметке +26.920.
-Разрез 2-2. Разрез 3-3.
-Разрез 4-4.
-Спецификация оборудования, материалов и изделий
