ОПС Гостиница "Кантемир"

Систему пожарной сигнализации предусматривается построить на базе адресно-аналогового оборудования ИСО "ОРИОН" фирмы НВП "БОЛИД".
Система включает в себя:
- программно-аппаратный комплекс. Программное обеспечение предназначено для контроля и управления системой пожарной сигнализации корпуса, создания и редактирования базы данных, регистрации, архивирования и документирования событий, обмена информацией с другими системами и единым центром контроля безопасности;
- станцию пожарной сигнализации ИСО "ОРИОН" с пультом индикации и управления С2000 М. Станция предназначена для контроля состояния кольцевых адресных шлейфов пожарной сигнализации и выдачи  извещений о состоянии шлейфов на дисплей пульта индикации и управления. Пульт в составе станции имеет функциональные клавиши для управления, светодиоды для отображения сообщений о состоянии кольцевых шлейфов;
- шлюз С2000 - Enthernet для подключения С-шины к сети TCP/IP комплексной безопасности и пожарной сигнализации;
- релейные модули C2000-СП1, на контактах которых формируются команды управления системами противопожарной защиты;
- адресные модули С2000-КДЛ, предназначенные для приема сигналов мониторинга противопожарных систем;
- адресно-аналоговые извещатели пожарной сигнализации (ДИП 34А, С2000-ИП и ИПР-513-3А), включенные в кольцевые шлейфы (Двухпроводная линия связи (ДПЛС))станции пожарной сигнализации.

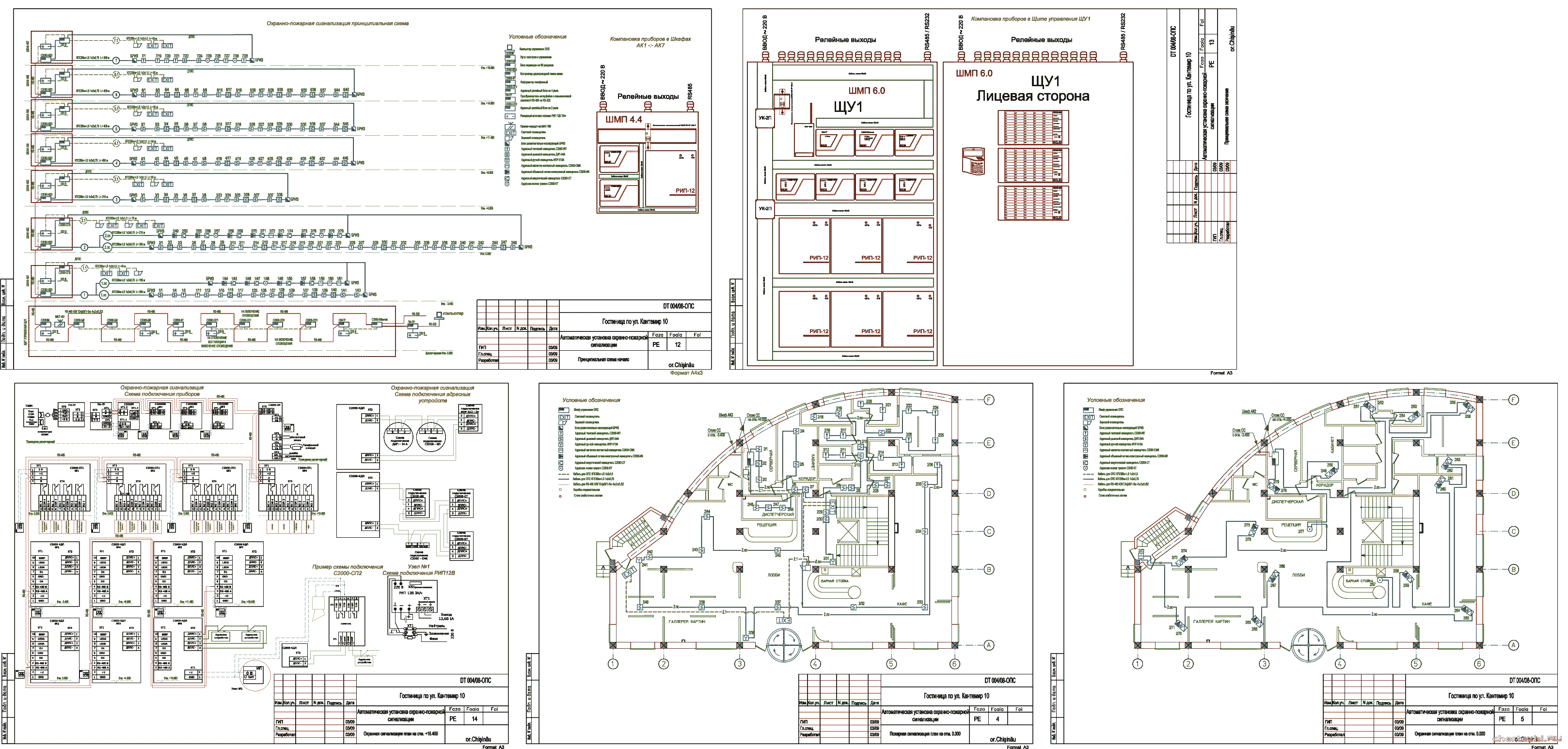

Ведомость рабочих чертежей
Общие данные
План на отм. -3.400. пожарная сигнализация
План на отм. -3.400 охранная сигнализация
План на отм. 0.000 пожарная сигнализация
План на отм. 0.000 охранная сигнализация
План на отм. 4.000 охранно-пожарная сигнализация
План на отм. 8.000 охранно-пожарная сигнализация
План на отм. 11.400 охранно-пожарная сигнализация
План на отм. 14.800 охранно-пожарная сигнализация
План на отм. 18.400 пожарная сигнализация
План на отм. 18.400 охранная сигнализация
Принципиальная схема системы ОПС
Схема подключения приборов ОПС
