Коротко о файле:Р / Система видеонаблюдения 6-ти этажного ЛДЦ. / Состав: комплект чертежей + спецификация.
Проект предусматривает построение системы видеонаблюдения в лечебно-диагностическим центре.
Система видеонаблюдение реализована на 10-ти видеорегистраторах Dahua Technology DVR1604НE-Т на 16 каналов каждый.
Оборудование системы видеонаблюдения размещается в помещении АТС в 2-х 19" шкафах "Conteg" высотой 33U.
Система позволяет записывать видео со скоростью записи 25 кадров в секунду на каждый канал и вести синхронную аудиозапись по каждому каналу.
Благодаря сжатию видео промышленным кодеком H.264 и синхронного аудио в формате Ogg Vorbis, система позволяет вести запись в архив с максимальной продолжительностью и высокой детализацией.
Для визуального контроля обстановки на внешней территории, у входов в здание, у въездов в паркинг, а также на эксплуатируемой кровле проектом предусмотрена установка всепогодных видеокамер Sunell SN-IRC5920AHSDN/2.8-10 Sunell .
Видеокамеры оснащены верифокальными объективами и встроенной светодиодной инфракрасной подсветкой, обеспечивающей передачу изображения в ночное время.
Внутри здания установлены купольные видеокамеры "Sony" AVC-482ZAP Effio DSP с варифокальными объективами.
Для обеспечения качественного сигнала для каждой камеры предусмотрено подключение 2-х пассивных усилителей видеосигнала NT-601.
Питание видеокамер осуществляется от 14-ти источников бесперебойного питания ББП-100.
Источники питания комплектуются встроенными аккумуляторами емкостью 18 А/ч.
К каждому источнику питания подключается не более 10 видеокамер.
Подключение видеокамер к источникам питания выполнено кабелем S/FTP4x2 LSZH.
Максимальный ток потребления одной видеокамеры составляет 550мА.
Наличие 10-ти аккумуляторов емкостью 18А обеспечивают автономную работу системы видеонаблюдения в течение 5-ти часов.
В качестве резервного источника питания видеорегистраторов проектом предусмотрен источник бесперебойного питания APC-Back UPS ES700VA.

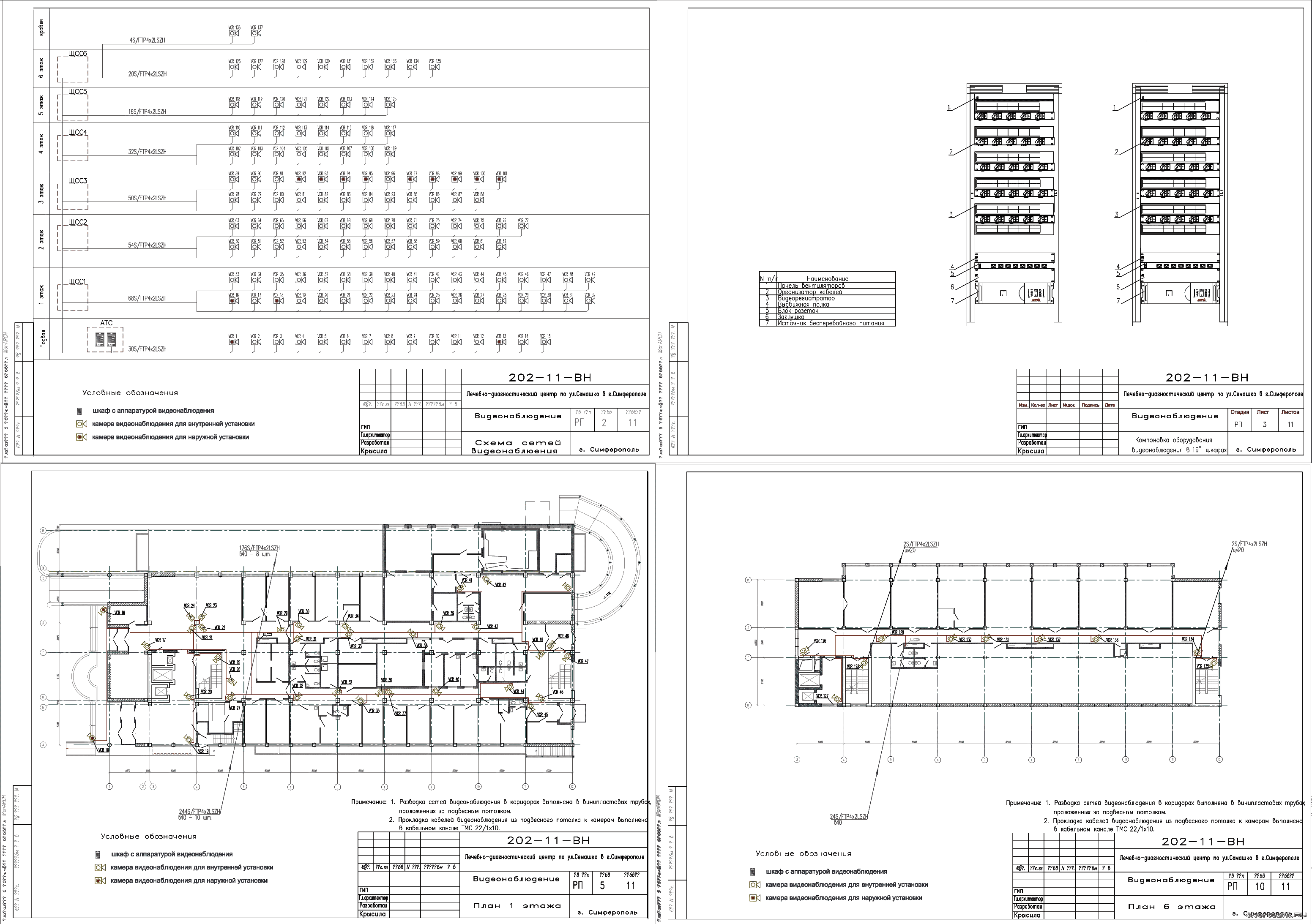

Ведомость рабочих чертежей
Общие данные
Схема сетей видеонаблюдения
Компоновка оборудования видеонаблюдения в 19" шкафах
План подвала
План 1 этажа
План 2 этажа
План 3 этажа
План 4 этажа
План 5 этажа
План 6 этажа
План кровли на отм. +19.800
