Коротко о файле:Р / Проектом передбачено дахову котельню. Тепломеханічна частина. Газопостачання. / Склад: 3 комплекта креслень + специфікації.
Схемою котельні передбачено приготування теплоносія для системи опалення і підігрів гарячої води для гарячого водопостачання.
В якості палива використовується природний газ Q=8050 ккал/нм3.
Розрахункові параметри теплоносія в системі опалення 95-70С.
Розрахункова температура гарячої води в системі ГВ 55-5С.
Котли-нагрівальні модулі МН-120"Бернард" фірми "Укрінтерм" м.Біла Церква.
Система теплопостачання -закрита.
Теплоносій - вода з температурою 85-65C.
Обробка води в даховій котельні, для підживлення системи теплопостачання запроектована з допомогою блочної водопом'якшувальної установки DHF-30/2F з процесорним блоком керування, яка укомплектована резервуаром запасу сирої води V=500л, 2-ма іонообмінними колонами Ф257мм,Н=1322мм, резервуаром з сольовим розчином Ф400мм,Н=600мм, підживлювальним насосом GRUNDFOS JP 5/24.
Регенерація іонообмінних колон здійснюється автоматично по командах від блоку керування.
Підживлення системи здійснюється автоматично підживлювальним насосом JP-5/4, який керується блоком управління по заданому значенню статичного тиску.
Відомість робочих креслень ТМ
Загальні дані
Експлікація обладнання(початок)

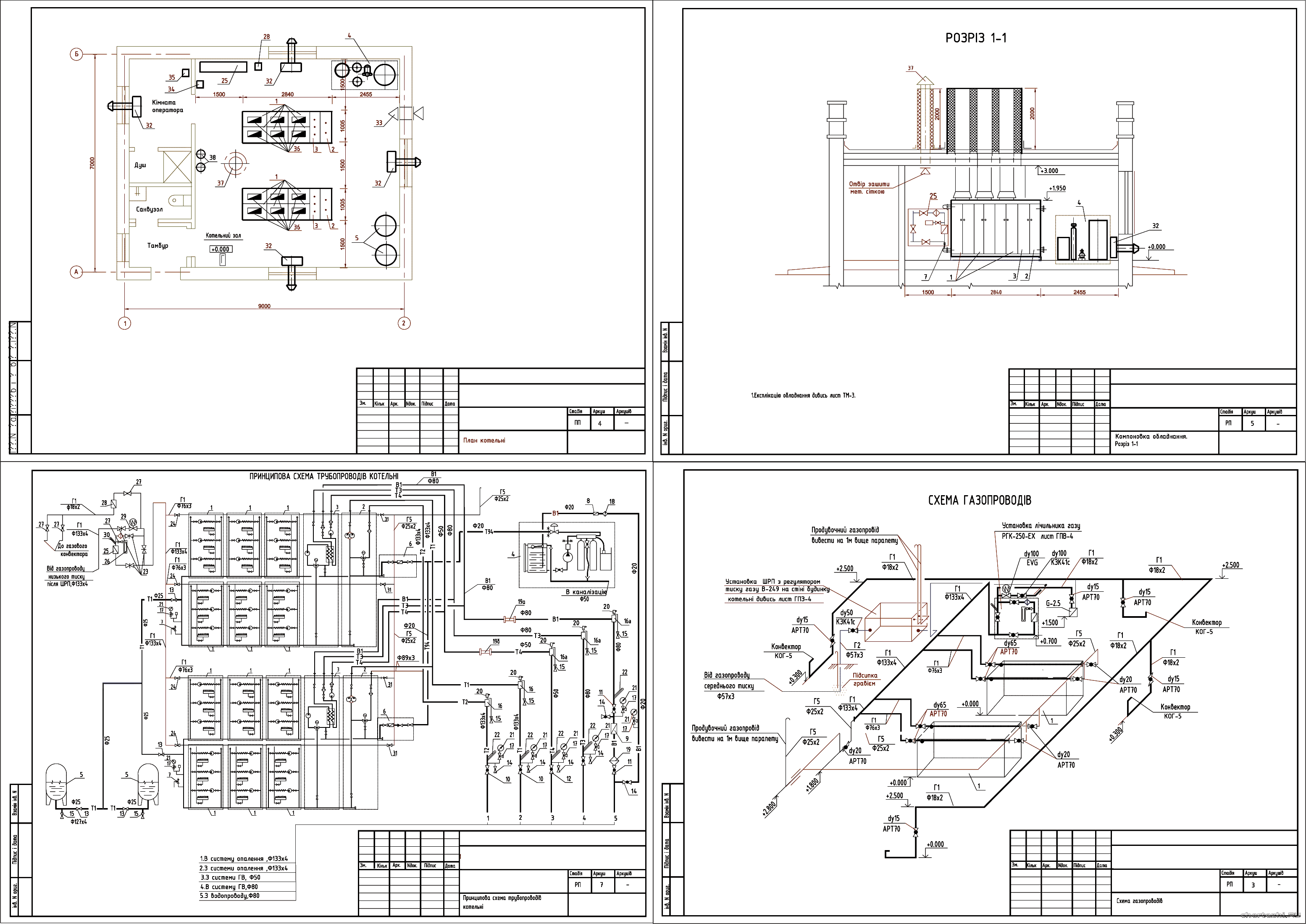

Компоновка обладнання. План
Компоновка обладнання. Розріз 1-1.
Компоновка обладнання. Розріз 2-2.
Принципова схема трубопроводів котельні.
Трубопроводи котельні. План
Аксонометрична схема трубопроводів котельні.
