Коротко о файле:Р / Проект водоснабжения и канализации автоцентра. / Состав: комплект чертежей + спецификация.
Источник холодного водоснабжения - существующие сети водоснабжения.
Горячее водоснабжение предусмотрено от газовой котельной мощность 240 кВт, расположенной на территории автоцентра.
Система питается от холодного водоснабжения, к которому она подключается после насосной установки.
Система горячего водоснабжения включает: устройства для подготовки воды (см. раздел ТМ), распределительные и циркуляционные сети, арматуру.
Сеть внутренней канализации состоит из приемников сточных вод, отводных труб, канализационных стояков, выпусков в колодцы.
Внутренние сети канализации выполнить из полипропиленовых труб "Poliplast" ГОСТ 22689.2-89 диаметром 50,110, 160, 200 мм. Стояки прокладываются скрыто, в нишах.

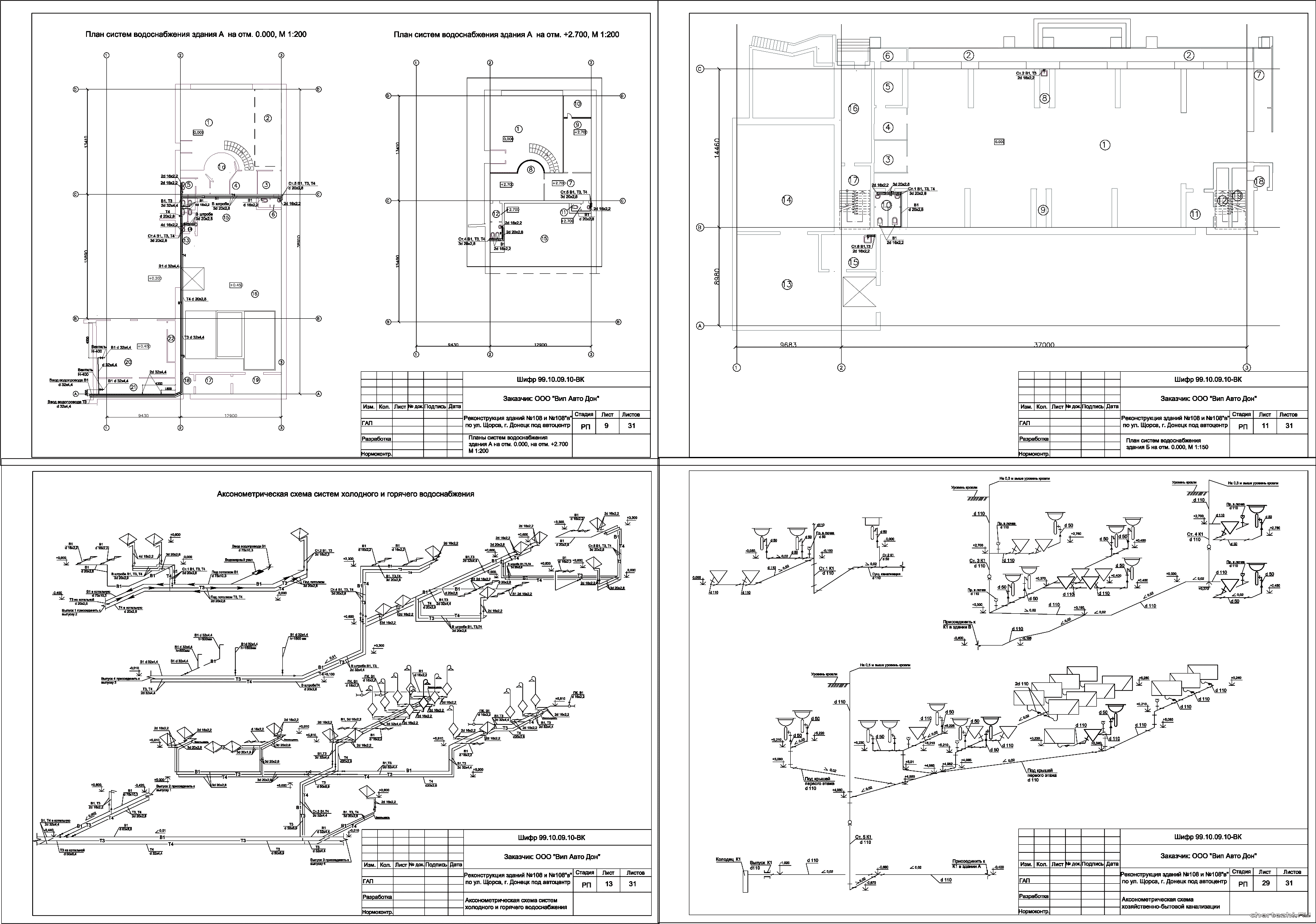

Ведомость рабочих чертежей
Общие данные
Водоснабжение
Планы систем водоснабжения здания А на отм. 0.000, +2.700, М1:200
План систем водоснабжения здания Б на отм. -3.000 , М 1:150
План систем водоснабжения здания Б на отм. 0.000 , М 1:150
Планы систем водоснабжения здания В на отм. 0.000, +5.210 , М 1:150
Аксонометрическая схема систем водоснабжения
Планы системы противопожарного водопровода здания А на отм. 0.000,
на отм.+2.700, М 1:200
План системы противопожарного водопровода здания Б на отм. -3.000
План системы противопожарного водопровода здания Б на отм. 0.000
Планы системы противопожарного водопровода здания В на отм. 0.000,
на отм. +5.210, М 1:150
Аксонометрическая схема противопожарного трубопровода
Планы оборотного водоснабжения на отм. -3.000, 0.000 М 1:150
Аксонометрическая схема оборотного водоснабжения
Общий план систем водоснабжения, М 1:250
Канализация
Планы систем канализации здания А на отм. 0.000, +2.700, М1:200
План систем канализации здания Б на отм. -3.000 , М 1:150
План систем канализацииздания Б на отм. 0.000 , М 1:150
Планы систем канализации здания В на отм. 0.000, +5.210 , М 1:150
Общий план систем канализации, М 1:250
Аксонометрическая схема хозяйственно-бытовой канализации
Аксонометрическая схема производственной канализации
Аксонометрическая схема внутренних водостоков
