Курсовые и дипломные работы:

Редукторы / Приводы

Показать выполненные в CAD программе:
Вузы: (Редукторы/Приводы) Название Вуза с буквы:
    А    Б    В    Г    Д    З    И    К    М    Н    О    П    Р    С    Сред.проф.зав.    Т    У    Х    Ч    Ю    Я    Без фильтра
Курсовой проект - Редуктор цилиндрический трёхступенчатый вертикальный КП Курсовой проект - Редуктор цилиндрический трёхступенчатый вертикальный | Год выпуска: 2008
СумГУ / Кафедра сопротивления материалов и материаловедения / по предмету: Детали машин / В данном курсовом проекте конструкция редуктора - вертикального типа с шахматным расположением зубчатых колес. Такое расположение позволяет уменьшить габариты и массу редуктора. Трехступенчатые редукторы выпускают с передаточным числом U = 31,5…200 и вращающим моментом на тихоходной ступени Т = 1,25…50 кНм. Они предназначены для работы при тяжелом и среднем режимах. Задание: спроектировать привод ленточного конвейера при следующих данных: диаметр барабана D = 300 мм, тяговое усилие на ленте F = 15000 Н, скорость ленты V = 0,3 м/с. / Состав: 6 листов чертежи (редуктор А1, вал тихоходный А3, вал-шестерня А3, крышка подшипника А3, привод А1, колесо зубчатое А3) + спецификации + ПЗ.
Дата: 11.9.08 18:31 | Поместил: Аноним | Размер: 1.70 MB | Скачали: 88 Платформа: Компас | Рб:
1
Курсовой проект - Редуктор вертикальный двухступенчатый (u=23, N=10) КП Курсовой проект - Редуктор вертикальный двухступенчатый (u=23, N=10) | Год выпуска: 2007
ЧГУ / ИПИП / Состав: 2 листа чертежи (компоновка, сборочный) + ПЗ, спецификация
Дата: 11.9.08 18:09 | Поместил: Bonny | Размер: 1.16 MB | Скачали: 92 | Рейтинг: 9.00 (1 голос) Платформа: AutoCad | Рб:
1
Чертежи - Двухступенчатый цилиндрический редуктор КП Чертежи - Двухступенчатый цилиндрический редуктор | Год выпуска: 2007
Каф. Дет. маш. и мех. / Графическая часть курсового проекта содержит 5 листов чертежи. ПЗ отсутствует.
Дата: 8.9.08 12:35 | Поместил: Аноним | Размер: 232.28 KB | Скачали: 156 Платформа: AutoCad | Рб:
1
Чертежи - Проектирование механизма поворота стрелового крана с верхней внешней опорой КП Чертежи - Проектирование механизма поворота стрелового крана с верхней внешней опорой | Год выпуска: 2008
ВФ ИжГТУ / Общее передаточное отношение U=587,5; Мощность двигателя Рэд=0,75 кВт; Частота вращения двигателя n=705 об/мин; Тормозной момент Т=3,4 Н м. / Графическая часть курсового проекта содержит 5 листов чертежи (сборочные чертежи редуктора, тормоза, общего вида привода и рабочие чертежи вала и червяка). ПЗ отсутствует.
Дата: 26.8.08 18:03 | Поместил: TonyLynatik | Размер: 178.99 KB | Скачали: 103 Платформа: Компас | Рб:
1
Чертежи - Редуктор цилиндрический КП Чертежи - Редуктор цилиндрический | Год выпуска: 2008
СПбГМТУ / каф. ДМ и ПТМ / Графическая часть курсового проекта содержит 3 листа чертежи (редуктор А1, вал А3, колесо зубчатое А3). ПЗ отсутствует.
Дата: 15.8.08 05:47 | Поместил: Аноним | Размер: 1.02 MB | Скачали: 79 Платформа: AutoCad | Рб:
1
Чертежи - Одноступенчатый цилиндрический редуктор КП Чертежи - Одноступенчатый цилиндрический редуктор | Год выпуска: 2006
Графическая часть курсового проекта содержит 11 листов чертежи (сборочный чертеж А1, вал A3х3, шестерня А3, колесо А4х3, корпус А1, 2 листа крышка А4х3 и А1, 2 листа втулка А4, сальник А4, шайба А4) + специфкация. ПЗ отсутствует.
Дата: 10.5.08 18:37 | Поместил: Аноним | Размер: 283.15 KB | Скачали: 91 Платформа: Компас | Рб:
1
Курсовой проект - Редуктор цилиндрический двухступенчатый КП Курсовой проект - Редуктор цилиндрический двухступенчатый
есть ПЗ
Дата: 8.5.08 19:18 | Поместил: Аноним | Размер: 1.05 MB | Скачали: 130 | Рейтинг: 9.00 (1 голос) Платформа: Компас | Рб:
1

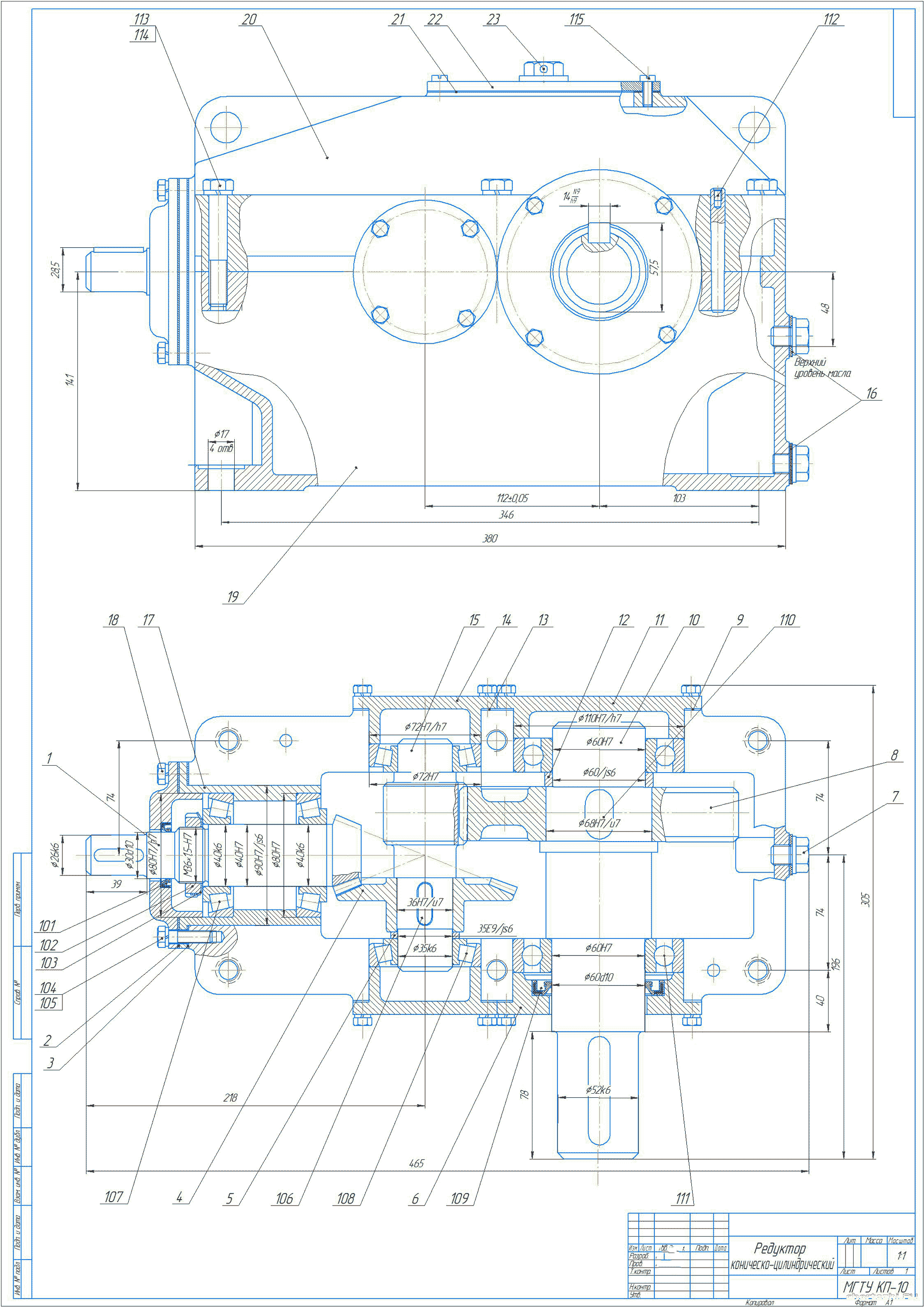

Курсовой проект - Привод ленточного конвейера КП Курсовой проект - Привод ленточного конвейера | Год выпуска: 2006
МГУП / Привод состоит из: электродвигателя (4А112МВ6) мощностью P=4КВт, частотой вращения вала n=950 об/мин; упругой втулочно-пальцевой муфтой 28*32*100*88; двухступенчатого коническо-цилиндрического редуктора, с полным передаточным числом z=11,2, передаточным числом конической передачи z1=2,8, передаточным числом цилиндрической передачи z2=4, вращающим моментом на выходном валу М=354 Нм; Цепной муфты 68*70*170*124. / Состав: 2Д чертежи (общий вид привода, редуктор, рама, колесо цилиндрическое, вал) + 3Д чертеж детали колесо цилиндрическое + эпюры + спецификации + ПЗ.
Дата: 5.5.08 13:05 | Поместил: Аноним | Размер: 468.32 KB | Скачали: 217 Платформа: Компас | Рб:
2
Курсовой проект - Привод цепного конвейера, содержащий двухступенчатый вертикальный цилиндрический редуктор, выполненный по развернутой схеме КП Курсовой проект - Привод цепного конвейера, содержащий двухступенчатый вертикальный цилиндрический редуктор, выполненный по развернутой схеме | Год выпуска: 2007
ЯГТУ / Исходные данные: Тяговое усилие на цепи конвейера F=10 кН; Скорость цепи конвейера V=0,65 м/с; Шаг цепи конвейера p=125 мм; Число зубьев тяговой звездочки Z=9; Расчетный ресурс tΣ=10000 ч; Нагрузка постоянная. / Состав: 4 листа чертежи (привод А1, редуктор А1, колесо цилиндрическое косозубое А3, вал тихоходный А3) + спецификации + ПЗ.
Дата: 29.4.08 06:25 | Поместил: Аноним | Размер: 1.07 MB | Скачали: 160 | Рейтинг: 9.00 (1 голос) Платформа: Компас | Рб:
1
Курсовой проект - Привод к цепному наклонному конвейеру (червячный редуктор) КП Курсовой проект - Привод к цепному наклонному конвейеру (червячный редуктор) | Год выпуска: 2005
ИжГТУ / Кафедра «Мехатронные системы» / Предмет: «Детали машин и основы конструирования» / Состав: 6 листов чертежи (2 листа редуктор А3 и А1, вал выходной А3, колесо червячное А3, муфта упруго-предохранительная А3, общий вид А1) + ПЗ.
Дата: 27.4.08 11:28 | Поместил: Аноним | Размер: 504.89 KB | Скачали: 118 Платформа: Компас | Рб:
1
Курсовой проект редуктора (привода) является самостоятельной работой студентов технических вузов и разрабатывается с целью закрепления знаний и навыков, полученных в процессе изучения дисциплины «детали машин».
Курсовой «редуктор» выполняется на основании технического задания по проектированию, в котором указывается тип, назначение и сфера применения механизма, условия эксплуатации, тип производства и т.д. По результатам проведенных расчетов составляется заключение о технической и экономической целесообразности проектируемого механизма.
В данном разделе сайта представлены готовые курсовые работы по тематике «редуктор/привод», из которых каждый может подобрать проект, наиболее подходящий своему техническому заданию и исходным данным.
Детали машин курсовой проект «редуктор» содержит следующие разделы:
- Исходные данные;
- расчетно-описательная часть;
- графический раздел;
- заключение.
Расчетно-описательная «редуктор курсовая работа» включает в себя вычисление нагрузок на валы (определяются силы консольные, а также в зацеплении передачи), проектный расчет валов, рассчитывается масса редуктора и техуровень.
«Редуктор чертеж выполняется согласно положений ЕСКД в машиностроении.
Раздел включает в себя компоновочный чертеж агрегата в сцеплении, вид в сечении, эскизы валов, перечень деталей, сведенных в спецификацию.
В расчетно-описательной части проекта Привод. Детали машин. Курсовая определяется ресурс устройства приводной системы, осуществляется кинематический расчет (вычисление потребляемой мощности, вычисление передаточного числа привода, подбирается тип двигателя), определяются напряжения на контактах и изгибах, вычисляется закрытая и открытая передача, проверочный расчет, а также излагается описание всего механизма.
На основании проведенный вычислений составляется кинематическая схема, график нагрузки, компановочный чертеж привода, а также его вид на разрезе.
В заключении курсового проекта составляется технико-экономической обоснование и вывод.
Готовый курсовой «Детали машин. Редуктор + привод» можно условно бесплатно скачать на сайте нашем chertezhi.ru.
